产品详情
PMMA/CM211/台湾奇美 生产企业： 台湾奇美
①原料描述部分
规格级别外观颜色该料用途备注说明
| 高流动 其它 其它 | ||
| 用途：用于电子铭板，一般音响面板；日用家庭器具，及造形特殊难于射出成型加工的装饰品。 | ||
| 特性：高流动型射出级，流动性特佳，易于成型加工 | ||
③原料技术数据
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 假密度 | ASTM D-1182 | 0.77 | g/cm3 | |
| 吸水率 | ASTM D-570 | 0.3 | % | ||
| 物理性能 | 比重 | ASTM D-792 | 1.19 | ||
| 流动系数 | ASTM D-1238 | 16 | g/10min | ||
| 成型收缩率 | ASTM D-955 | 0.002-0.006 | mm/mm | ||
| 机械性能 | 全光透过率 | ASTM D-1003 | 92 | % | |
| 抗冲击力 | ASTM D-256 | 2.0 | kg-cm/cm | ||
| 延伸率 | ASTM D-638 | 5.0 | % | ||
| 引张强度 | ASTM D-638/PSI | 9200/650 | Kg/cm2 | ||
| 硬度 | ASTM D-785 | M-84 | |||
| 抗冲击力 | ASTM D-256 | 0.37 | ft-lbs/in2 | ||
| 弯曲强度 | ASTM D-790/PSI | 13200/930 | Kg/cm2 | ||
| 电气性能 | 诱电率 | ASTM D-150-647b | 3.7 | ||
| 诱电率力 | ASTM D-150-647 | 0.5 | |||
| 体积固有抵抗 | ASTM D-257 | 1015 | Ω.m | ||
| 失电率 | ASTM D-150 | 0.19 | |||
| 曲折率 | ASTM D-542 | 1.491 | |||
| 绝缘耐力 | ASTM D-149 | 500 | Volts/Mil | ||
| 热性能 | 燃烧率 | 1/16 | UL-94 | ||
| 维卡软化点 | ASTM D-1525 | 102/216 | °C/°F | ||
| 热变形温度 | ASTM D-648 | 90/194 | °C/°F | ||

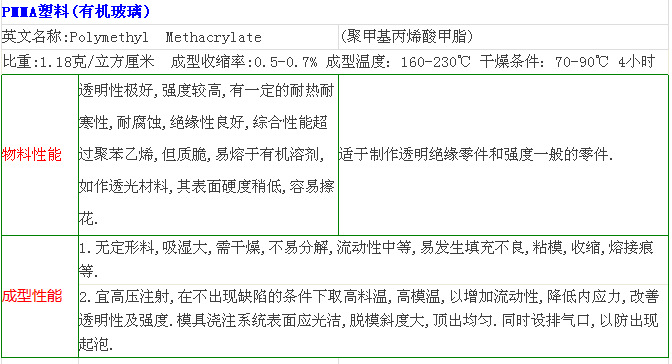

PMMA聚甲基丙烯酸甲酯典型应用范围:
汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器)，日用消费品（饮料杯、文具等）。
注塑模工艺条件:
干燥处理：PMMA具有吸湿性因此加工前的干燥处理是必须的。建议干燥条件为90℃、2~4小时。
熔化温度：240~270℃。
模具温度：35~70℃。
注射速度：中等
推荐产品
阻燃级PBT台湾新光E202G30
23.00
德国巴斯夫PA66 A3EG6
28.00
透明PC美国GE 241R
20.00
免责声明：以上所展示的信息由会员自行提供，内容的真实性、准确性和合法性由发布会员负责。塑料网对此不承担任何责任。
友情提示：为规避购买风险，建议您在购买相关产品前务必确认供应商资质及产品质量。
