厂家直销环保pvc热稳定剂窗型材PVC塑胶稳定剂厂家

当前位置：首页>供应信息>塑料助剂>稳定剂

厂家直销环保pvc热稳定剂窗型材PVC塑胶稳定剂厂家

品牌：炜林纳型号：WWP-C规格：25kg/包

产品价格：17.30元/千克
所在地：广东-佛山市
有效期至：长期有效
发布日期：2016-10-11

欢迎来电洽谈，电话：

立即询价联系方式

产品详情

产品说明

窗型材稀土钙锌稳定剂

............................................................................

型号：WWP-C

品牌：炜林纳

规格：25kg/包

是否生产厂家：是

产地：广东佛山

主要用途：国标及类国标PVC塑钢型材

特色服务：免费提供整体配方设计及现场

立即咨询：

产品简介

WWP-C系列窗型材稀土钙锌稳定剂，是由我司科技人员通过独特的合成和调优复合技术制得的一种新型多功能无铅热稳定剂，是我司承担国家‘863’高技术研究项目成果转化而成的高科技产品。它由适量稀土和/或水滑石，钙、锌等有机功能化合物，搭配内外润滑剂、##协效剂等组合而成。可满足高档塑钢门窗、异型材的生产要求。无毒、环保，通过SGS检测，符合ROHS环保标准要求。窗型材PVC塑胶稳定剂厂家

理化指标

项目	外观	挥发度（105℃，2h）（%）	金属氧化物含量，%	表观密度g/cm3

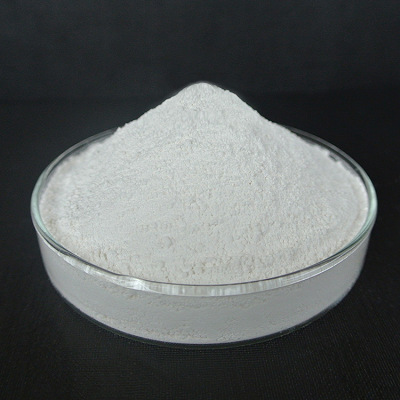

WWP-C	白色或微黄色粉末	≦2.5	≧10	0.3-0.7

产品特点

无毒、环保，无有害重金属，可取代传统铅盐热稳定剂

..................................................

序号2

优异的热稳定性，初期着色性能优良，抗硫化污染

................................................

内外润滑平衡，促进PVC熔融，增强熔体强度，

明显提高焊接性能

..................................................

抗析出、防喷霜,制品表面光洁，耐候性能优良，

抗紫外光能力强

................................................

产品应用

数据对比

炜林纳窗型材钙锌稳定剂WWP-C与进口钙锌稳定剂比较

实验配方

PVC(SG-5)

轻钙

CPE

R-TiO₂

ACR-401

进口窗型材钙锌

稳定剂

炜林纳窗型材稀土钙锌

稳定剂WWP-C

100

11.5

4.0

100

11.5

4.0

烘箱静态（190℃）

进口窗型材钙锌稳定剂
炜林纳窗型材稀土钙锌稳定剂WWP-C

双辊动态老化（200℃）

进口窗型材钙锌稳定剂
炜林纳窗型材稀土钙锌稳定剂WWP-C

WWP-C应用窗型材力学性能测试结果（国家化学建材测试中心测试）

测试项目		技术指标	测试结果
低温落锤冲击（Ⅱ类）破坏个数		≦1	0/10
150℃加热后状态		无气泡，裂痕，麻点	合格
维卡软化点（B50） ℃		≧75	79.6
简支梁缺口冲击强度 KJ/m2		≧20	79.4
弯曲弹性模量 MPa		≧2200	2.52×103
拉伸冲击强度 KJ/m2		≧600	1034
可焊接性	焊角平均应力 MPa	≧35	49
可焊接性	焊角zui小应力 MPa	≧30	46

WWP-C应用窗型材6000小时耐候性测试结果（国家化学建材测试中心测试）

	项目		技术指标	测试结果
老化前	简支梁缺口冲击强度KJ/m²		/	77.6
			L*≧82	L*=93.43
	型材颜色色标		-2.5≦a*≤5	a*=-1.69
			-5≦b*≦15	b*=0.57
人工氙灯老化	简支梁缺口冲击强度保留率 %		﹥60	72
	型材颜色变化（色差）		ΔE*≦5	3.19
(CIED65光源，测试条件8/d包含镜面反射、孔径19mm)			Δb*≦3	2.84
按“塑料实验室光源暴露试验方法第2部分氙弧灯”A法，光源辐射强度550W/m²
人工老化条件 (GB/T16422.2-1999)	光源波长（290-800）nm	黑板温度：（65±3）℃
	相对湿度：（50±5）%	老化时间：6000h
	喷水周期：每次喷水时间（18±0.5）min 两次喷水之间的无水时间（102±0.5）min
